SV 系列
SV85/SV105
SV's Designed for Extra Value and Built for Optimum Performance
硬軌系列
嵩富SV系列立式加工中心機的誕生，就是讓您可輕鬆擁有一部具有超值的機器。SV系列以卓越特出的性能表現，提供獨特的重切削能力，更是讓您讚嘆。嵩富SV硬軌系列機種秉持最佳化的結構設計，更具穩定性及高剛性，保證長期性能絕對可靠。如果提升加工效率，降低生產成本是您的目標，嵩富SV系列加工中心機絕對可滿足您的需求。SV系列是生產線上創造競爭優勢的新利器。
特點
- 三軸行程850(1020)x 560 x 560 mm
- 快速進給率 20/20/20 米/分
- 主軸馬達 10HP
- 主軸錐度 ISO40
- 主軸轉速8,000 rpm，10,000 rpm (選購)
- 12,000 rpm 直結式 (選購)
- X,Y,Z 軸硬軌
- 特點
- 規格表
- 標準配備
- 精密檢驗、品質保證
- 選購配件
- 影片
完美的結構設計
穩重的機體結構就是剛性與穩定性的具體保證！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸為硬軌設計，滑道面經熱處理硬化，硬度超過HRC55。硬化厚度超過2mm。
滑道面貼覆耐磨片，再經精密鏟花。
三軸採用 C3 級精密滾珠螺桿分別為：
螺桿直徑36mm(SV85/SV105)及螺桿直徑40mm(SV116/SV126)，滾珠螺桿均經過預拉及預壓。
台灣專利號碼 : 177230，中國專利號碼 : 416211
高剛性主軸
加工品質的具體保證
- 主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
- 浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
- 砲筒式主軸構造。
- 各種主軸轉速選擇：8,000, 10,000, 12,000 rpm。
- 主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。
沖屑裝置
沖屑噴嘴位在後面護罩，可避免加工中心切屑之阻塞。
聯軸器
AC伺服馬達經由聯軸器直接驅動滾珠螺桿。精密撓性聯軸器提供高剛性聯結，確保高速進給時之軸向進給精度。
主軸端環狀噴嘴
使冷卻效果更具效率。
自動潤滑系統
潤滑系統可自動計量油量，並且精準供油至潤道，滾珠螺桿與滑道。
控制系統
集中式控制面板採用觸控式螢幕，操作方便。人性化設計的控制面板外型美觀。多種控制器可供選擇；三菱、海德漢、發那科、西門子。
護罩
全密閉式護罩符合環保要求及CE標準，同時提供操作者更舒適的工作環境。
| 機型 | SV85 | SV105 | |
|---|---|---|---|
| 工作台 | |||
| 工作台尺寸 (mm) | 1000 x 510 | 1200 x 510 | |
| 行程範圍 (X x Y x Z mm) | 850 x 560 x 560 | 1020 x 560 x 560 | |
| 工作台最大載重量 (kgs) | 600 | 600 | |
| 主軸鼻端至台面距離 (mm) | 100 ~ 660 | 100 ~ 660 | |
| T型槽尺寸 (寬 x 距離 x 槽數 mm) | 18 x 100 x 5 | 18 x 100 x 5 | |
| 主軸 | |||
| 主軸型式 | ISO40 | ISO40 | |
| 主軸內徑 (mm) | Ø60 | Ø60 | |
| 主軸中心到立柱 (mm) | 620 | 620 | |
| 主軸轉速 (rpm) 皮帶式 | 60 ~ 8000(10000/12000) | 60 ~ 8000(10000/12000) | |
| 主軸轉速 (rpm) 齒輪式 | L40 ~ 2000, H2001 ~ 8000 | L40 ~ 2000, H2001 ~ 8000 | |
| 主軸轉速 (rpm) 直結式 | 10000 / 12000 / 15000 | 10000 / 12000 / 15000 | |
| 拉刀力 (kgf) | 700 | 700 | |
| 主軸馬達 (連續/30 分 Kw) | 5.5 / 7.5 | 7.5 / 11 | |
| 進給速率 | |||
| 快速進給率 (X/Y/Z軸，米/分) | 24 / 24 / 24 | 24 / 24 / 24 | |
| 切削速率 (X/Y/Z軸，mm/分) | 10000 | 10000 | |
| 軸向伺服馬達 | |||
| 三菱 X/Y/Z (Kw) | HF354 (3.5) | HF354 (3.5) | |
| 發那科 (Kw) | β22/3000is 3.0 (α12i/3000i 3.0) | ||
| 西門子 (Kw) | 1FK7063 (2.9) | 1FK7063 (2.9) | |
| 發格 (Kw) | FKM64.30A | FKM64.30A | |
| 海德漢 (Kw) | QSY155B (2.47) | QSY155B (2.47) | |
| 自動換刀系統 | |||
| 刀庫型式 | 圓盤式 | 圓盤式 | |
| 凸輪型式 | 刀臂式 | 刀臂式 | |
| 選刀方式 (雙向) | 亂數 | 亂數 | |
| 刀具數量 (支) | 24 | 24 | |
| 刀具最大直徑 (mm) | Ø90 | Ø90 | |
| 刀具最大長度 (mm)，重量 | 250, 8 | 250, 8 | |
| 其他規格 | |||
| 氣壓需求 (Kg/cm²) | 6 | 6 | |
| 電壓 | 220 | 220 | |
| 動力需求 (KVA) | 20 | 25 | |
| 水箱容量 (L) | 200 | 200 | |
| 機器重量 (Kgs) | 5600 | 5800 | |
| 機器高度 (mm) | 2750 | 2750 | |

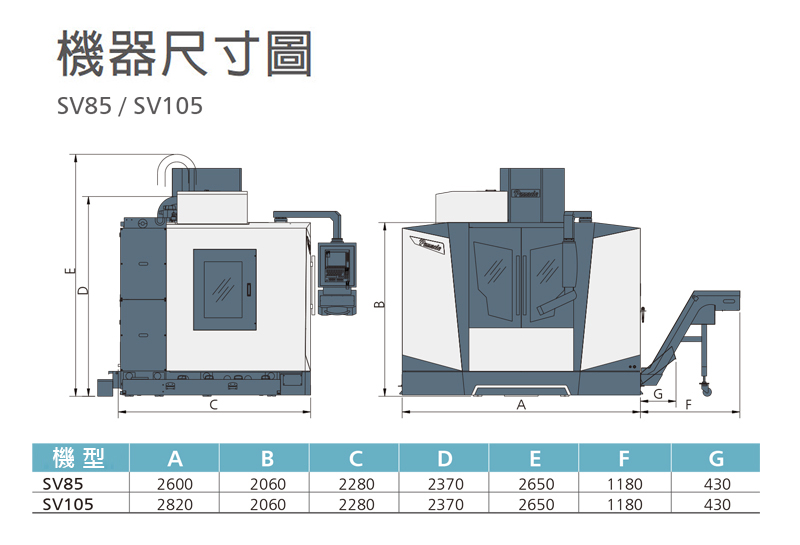

| 佔地面積 (長 x 寬 mm) | 2600 x 2230 | 2820 x 2230 | |
| 包裝尺寸 (長 x 寬 x 高 mm) | 2900 x 2300 x 2450 | 2900 x 2230 x 2450 | |
由於本公司不斷的研究改良，本型錄所示機械規格特性，本公司有變更之權利，恕不另行通知。
標準配備
- 主軸吹氣
- 工作吹氣 (主軸鼻端)
- 沖屑裝置
- 三軸伸縮護罩
- 全密閉式護罩
- 自動潤滑系統
- 工作燈
- 操作狀態指示燈
- 冷卻系統
- 風槍及水槍
- MPG 手輪
- 熱交換器
- RS-232 介面
- 剛性攻牙
- 主軸油溫冷卻器
- 工具箱及工具
- 水平調整螺絲及墊塊
- 操作手冊及程式手冊
控制系統
- 三菱 M80 / M830
- 發那科 0i-MF / 31i-MB
- 海德漢 TNC620 / TNC640
- 西門子 828D / 840D
- 發格 8055i Plus / 8060FL / 8060
精密檢驗、品質保證
每一台嵩富機器出廠前，都歷經完善的動、靜態精度檢驗與測試。
嵩富機器精度符合VDI 3441, ISO 230, JIS B6388, ASMEB5等標準。
雷射檢驗
循圓測試
震動檢驗
動平衡裝置
噪音測試
幾何精度檢驗
刀臂式刀庫
24把刀刀臂式刀庫採用馬達驅動，配合凸輪致動。具雙向、任意式選刀特性，換刀快速。
主軸中心出水
主軸中心出水可直接冷卻切削刀具，可快速將加工所產生的熱量快速排除，可依客戶要求加裝過濾水箱(選購)。
斗笠式刀庫
斗笠式刀庫之儲刀量為20把刀，刀庫結構簡化、安全性高，維護保養簡易，且故障率極低。
20 BAR 高壓冷卻泵浦
容量600公升的冷卻水箱20μm 過濾器，使主軸中心出水系統展現最佳的冷卻及沖屑效率(選購)。
排屑裝置
前置式切屑輸送機，提供高效率的切屑處理(選購)。
