LV 系列

LV116/LV126
LV's Designed for Extra Value and Built for Optimum Performance

線軌系列

如果您的加工作業所追求的是高效率與高精度，嵩富線軌系列立式加工中心機就是符合您期待的機種。本機之三軸配置精密線軌，可降低行程移動摩擦力，確保高定位精度與重複精度。此系列機種不只適合大規模生產線，對於小型工廠也極為適合。當然提升產能與創造利潤將是您所最關心的，即嵩富LV線軌系列加工中心機，可以幫助您達成您的期許。

特點

三軸行程1140(1270)x 610 x 610 mm
快速進給率 30/30/24 米/分
主軸馬達 15HP
主軸錐度 ISO40 (ISO50)
主軸轉速8,000 rpm，10,000 rpm（選購）
12,000 rpm 直結式（選購）
X,Y,Z軸線軌

最佳化結構設計

無與倫比的剛性與穩定性

本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。

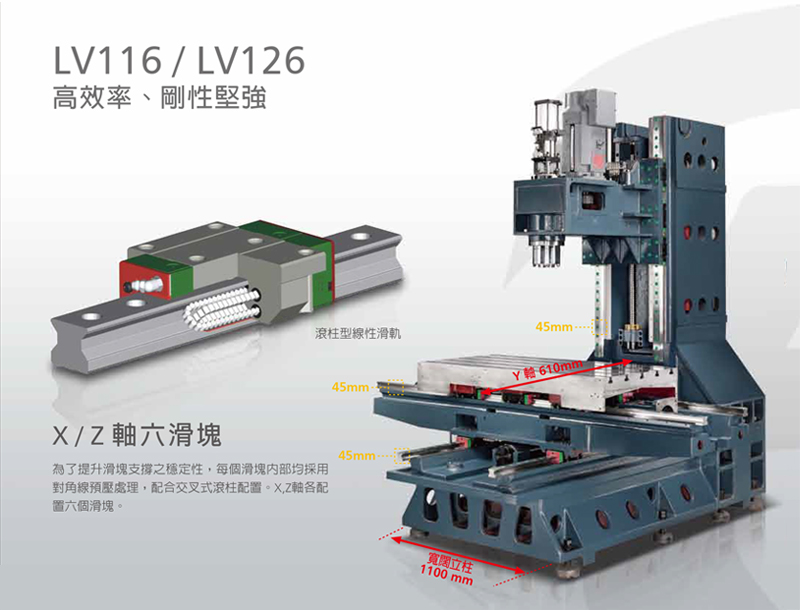

三軸採用高精密 P 級滾柱線軌與寬大滑塊。

線軌寬度35mm (LV85/LV105)。

線軌寬度45mm (LV116/LV126)。

Z軸並配置六個滑塊以確保主軸加工時之穩定。

三軸採用 C3 級精密滾珠螺桿。

螺桿直徑36mm (LV85/LV105)。

螺桿直徑40mm (LV116/LV126)。

台灣專利號碼 : 177230，中國專利號碼 : 416211

氣壓式平衡系統

Z軸移動採用無配重之氣壓式平衡。氣壓迴路附有蓄壓器，確保Z軸快速移動與穩定性，且提升加工表面的精細度。

主軸冷卻系統

採用主軸油溫冷卻器，提供主軸之常溫運轉，以及延長主軸壽命。此外，使本機展現高效率與高精度加工特性。

高剛性主軸

加工品質的具體保證

主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
砲筒式主軸構造。
各種主軸轉速選擇：8,000, 10,000, 12,000 rpm。
主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。

沖屑裝置

沖屑噴嘴位在後面護罩，可避免加工中心切屑之阻塞。

聯軸器

AC伺服馬達經由聯軸器直接驅動滾珠螺桿。精密撓性聯軸器提供高剛性聯結，確保高速進給時之軸向進給精度。

主軸端環狀噴嘴

使冷卻效果更具效率。

自動潤滑系統

潤滑系統可自動計量油量，並且精準供油至潤道，滾珠螺桿與滑道。

控制系統

集中式控制面板採用觸控式螢幕，操作方便。人性化設計的控制面板外型美觀。多種控制器可供選擇；三菱、海德漢、發那科、西門子。

護罩

全密閉式護罩符合環保要求及CE標準，同時提供操作者更舒適的工作環境。

機型	LV116	LV126
工作台
工作台尺寸 (mm)	1300 x 610	1440 x 610
行程範圍 (X x Y x Z mm)	1140 x 610 x 610	1270 x 610 x 610
工作台最大載重量 (kgs)	850	850
主軸鼻端至台面距離 (mm)	120-730	120-730
T型槽尺寸 (寬 x 距離 x 槽數 mm)	18 x 125 x 5	18 x 125 x 5
主軸
主軸型式	BT-40	BT-50
主軸內徑 (mm)	Ø70	Ø80
主軸中心到立柱 (mm)	675	675
主軸轉速 (rpm) 皮帶式	60 ~ 8000(10000/12000)	60 ~ 8000
主軸轉速 (rpm) 齒輪式	L40~2000, H2001~8000	L40~1500, H1501~6000
主軸轉速 (rpm) 直結式	10000 / 12000 / 15000	10000
拉刀力 (kgf)	950	2000
主軸馬達 (連續/30 分 Kw)	7.5 / 11	11 / 15
進給速率
快速進給率 (X/Y/Z軸，米/分)	30 / 30 / 24	30 / 30 / 24
切削速率 (X/Y/Z軸，mm/分)	10000	10000
軸向伺服馬達
三菱 X/Y/Z (Kw)	HF354	HF354
發那科 (Kw)	β22/3000is 3.0 (α12i/3000i 3.0)
西門子 (Kw)	1FK7 063 (2.9)	1FK7 063 (2.9)
發格 (Kw)	FKM64.30A	FKM64.30A
海德漢 (Kw)	QSY155B (2.47)	QSY155B (2.47)
自動換刀系統	ISO40	ISO50
刀庫型式	圓盤式
凸輪型式	刀臂式
選刀方式 (雙向)	亂數
刀具數量 (支)	24	24
刀具最大直徑 (mm)	Ø90	Ø105
刀具最大長度 (mm)，重量	250, 8	300, 15
其他規格
氣壓需求 (Kg/cm²)	6	6
電壓	220	220
動力需求 (KVA)	20	20
水箱容量 (L)	300	300
機器重量 (Kgs)	6500	6800
機器高度 (mm)	2950	2950

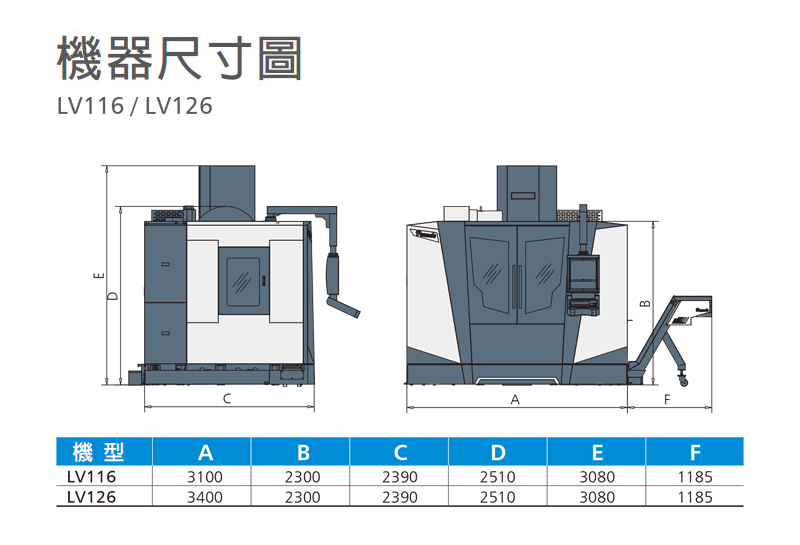

佔地面積 (長 x 寬 mm)	3100 x 2230	3400 x 2230
包裝尺寸 (長 x 寬 x 高 mm)	3450 x 2300 x 2530	3450 x 2300 x 2530
