LV 系列

LV117/LV137/LV147
LV's Designed for Extra Value and Built for Optimum Performance

線軌系列

如果您的加工作業所追求的是高效率與高精度，嵩富線軌系列立式加工中心機就是符合您期待的機種。本機之三軸配置精密線軌，可降低行程移動摩擦力，確保高定位精度與重複精度。當然提升產能與創造利潤將是您所最關心的，即嵩富LV線軌系列加工中心機，可以幫助您達成您的期許。

特點

三軸行程1140(1300)(1400)x 710 x 610 mm
快速進給率 24(30)/24(30)/24 米/分
主軸馬達 15HP / 20HP
主軸錐度 ISO40 / ISO50
X,Y,Z軸線軌
底座四線軌

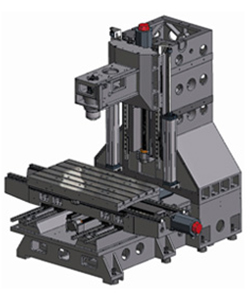

高剛性‧穩定‧精密

整體機械結構高剛性，長期精度保証

主要機器結構體完全採用高級米漢納鑄鐵(GB300)製成。經回火處理以消除應力，硬度超過190HB。
三軸採用高精密 P 級滾柱線軌與寬大滑塊 , Z軸並配置六個滑塊以確保主軸加工時之穩定。
X , Z軸滑道配置45mm滾柱型線性滑軌，穩定性優異。
Y軸(底座)採用四滑道設計, 配置35mm滾柱型線性滑軌，穩定性優異。
X , Y , Z軸採用C3級O40mm滾珠螺桿傳動。

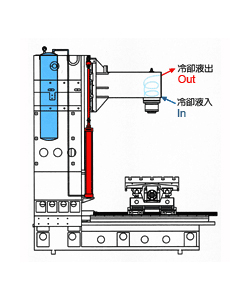

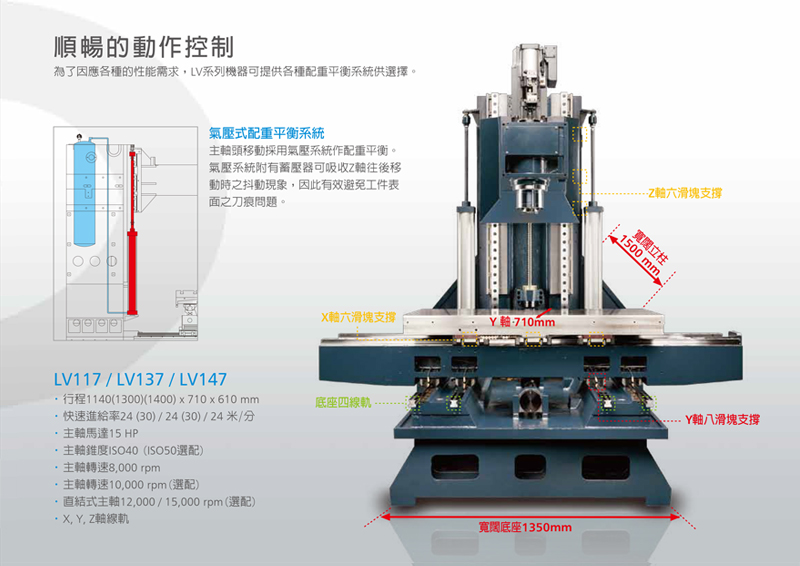

氣壓式平衡系統

Z軸移動採用無配重之氣壓式平衡。氣壓迴路附有蓄壓器，確保Z軸快速移動與穩定性，且提升加工表面的精細度。

主軸冷卻系統

採用主軸油溫冷卻器，提供主軸之常溫運轉，以及延長主軸壽命。此外，使本機展現高效率與高精度加工特性。

高剛性主軸

加工品質的具體保證

主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
砲筒式主軸構造。
各種主軸轉速選擇：
6,000rpm (ISO50，皮帶式/齒輪式)
8,000rpm(ISO40/ISO50，皮帶式)
10,000rpm(ISO40，皮帶式)
12,000rpm(ISO40，皮帶式)。
主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。

沖屑裝置

沖屑噴嘴位在後面護罩，可避免加工中心切屑之阻塞。

聯軸器

AC伺服馬達經由聯軸器直接驅動滾珠螺桿。精密撓性聯軸器提供高剛性聯結，確保高速進給時之軸向進給精度。

主軸端環狀噴嘴

使冷卻效果更具效率。

自動潤滑系統

潤滑系統可自動計量油量，並且精準供油至潤道，滾珠螺桿與滑道。

控制系統

集中式控制面板採用觸控式螢幕，操作方便。人性化設計的控制面板外型美觀。多種控制器可供選擇；三菱、海德漢、發那科、西門子。

護罩

全密閉式護罩符合環保要求及CE標準，同時提供操作者更舒適的工作環境。

Accuracy

	ISO 10791-4
		Axis Travel	Axis Travel
Tolerances		>500mm<800M	>800mm<1250M
Bi-directional Positioning	A:	0.025	0.032	0.005mm
Bi-directional Repeatability	R:	0.015	0.018	0.005mm
JIS B6336-4 shows the same value as ISO Standard;
P value of VDI / DGQ3441 is equivalent to A of ISO10791-4, and PS is equivalent to R
All values shown above are measured for machine in good air conditoned environments.

機型	LV117	LV137		LV147
工作台
工作台尺寸 (mm)	1300 x 700	1500 x 700		1600 x 700
行程範圍 (X x Y x Z mm)	1140 x 710 x 610	1300 x 710 x 610		1400 x 710 x 610
工作台最大載重量 (kgs)	1000	1200		1500
主軸鼻端至台面距離 (mm)	110 ~ 720	110 ~ 720		110 ~ 720
T型槽尺寸 (寬 x 距離 x 槽數 mm)	18 x 125 x 5	18 x 125 x 5		18 x 125 x 5
主軸
主軸型式	ISO40		ISO50
主軸內徑 (mm)	Ø70		Ø100
主軸中心到立柱 (mm)	760		760
主軸轉速 (rpm) 皮帶式	40 - 8000(10000/12000)		40 - 6000 (8000)
主軸轉速 (rpm) 齒輪式	L40 ~ 2000, H2001 ~ 8000		L40 ~ 1500, H1501 ~ 6000
主軸轉速 (rpm) 直結式	10000 / 12000 / 15000		10000
拉刀力 (kgf)	950		2000
主軸馬達 (連續/30 分 Kw)	7.5/11		11/15
進給速率
快速進給率 (X/Y/Z軸，米/分)	24(30) / 24(30) / 24	24(30) / 24(30) / 24		24(30) / 24(30) / 24
切削速率 (X/Y/Z軸，mm/分)	10000	10000		10000
軸向伺服馬達
三菱 X/Y/Z (Kw)	HF354	HF453		HF453
發那科 (Kw)	β22/3000is 3.0 (α12i/3000i 3.0)
西門子 (Kw)	1FK7 083 (4.0)	1FK7 083 (4.0)		1FK7 083 (4.0)
發格 (Kw)	FKM 64.3 (5.2)	FKM 64.3 (5.2)		FKM 64.3 (5.2)
海德漢 (Kw)	QSY155B (2.47)	QSY155D (5.68)		QSY155D (5.68)
自動換刀系統	ISO40		ISO50
刀庫型式	圓盤式		圓盤式
凸輪型式	刀臂式		刀臂式
選刀方式 (雙向)	亂數		亂數
刀具數量 (支)	24 (30)		24 / 32
刀具最大直徑 (mm)	Ø90 (Ø75)		Ø127
刀具最大長度 (mm)，重量	250, 8		300, 15
其他規格
氣壓需求 (Kg/cm²)	6	6		6
電壓	220	220		220
動力需求 (KVA)	30	30		30
水箱容量 (L)	300	300		300
機器重量 (Kgs)	9000	10000		11000
機器高度 (mm)	3000	3000		3000

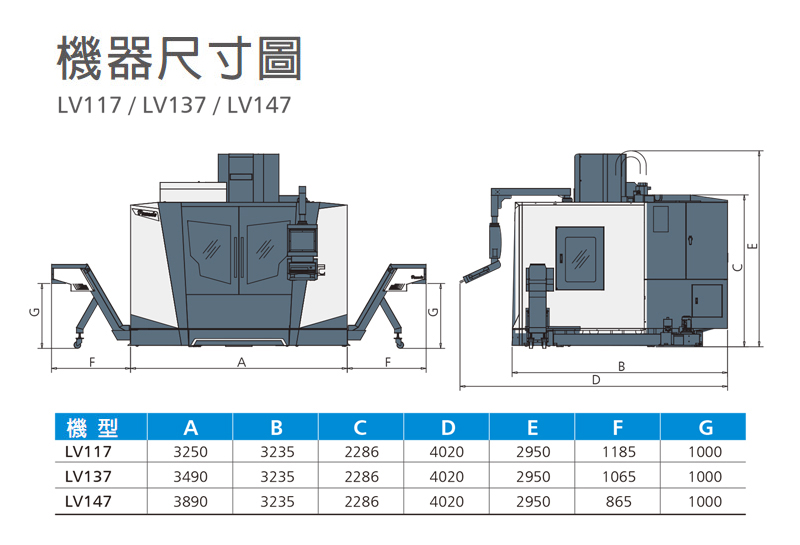

佔地面積 (長 x 寬 mm)	3250 x 3080	3490 x 3080		3890 x 3080
包裝尺寸 (長 x 寬 x 高 mm)	2250 x 3130 x2550	2250 x 3130 x2550		2250 x 3130 x2550
