QV 系列
QV117/QV137/QV147
QV's Designed for Extra Value and Built for Optimum Performance
硬軌系列
現在您可輕鬆擁有一部超值加工中心機，以卓越特出的性能，作完美的重切削加工。而機器之穩定性與剛性，更是發揮道最高境界。嵩富硬軌系列立式加工中心機，秉持最佳化的結構設計，確保多年使用後，仍可維持最佳性能。如果您希望擁有一部真正能為您提升加工效率，降低生產成本的加工中心機，嵩富QV系列機種值得您信賴，也是您生產線上的最佳生產利器。
特點
- 三軸行程1140 (1300 / 1400) X 710 x 610 mm
- 快速進給率 20/20/16 米/分
- 主軸馬達15HP / 20HP
- 主軸錐度ISO40 / ISO50
- X, Y, Z 軸硬軌
- 底座四硬軌
- 特點
- 規格表
- 標準配備
- 精密檢驗、品質保證
- 選購配件
高剛性機械結構體，展現卓越剛性與穩定性！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸為硬軌設計，滑道面經熱處理硬化，硬度超過HRC55。硬化厚度超過2mm。
滑道面貼覆耐磨片，再經精密鏟花。
三軸採用C3級精密滾珠螺桿。
螺桿直徑40mm (QV117/QV127/QV147)。
螺桿直徑50mm (QV159/QV179/QV209)。
配重塊採用導桿輔助移動，確保主軸上下移動時之穩定性與直線精度。
台灣專利號碼 : 177230，中國專利號碼 : 416211
配重平衡機構
特殊設計的配重平衡機構，採用導桿輔助移動以確保上下移動之直線精度。主軸上下移動時無前後或左右擺動問題。這種獨特設計保證工件表面精度最符合模具之要求。
高剛性主軸
加工品質的具體保證
- 主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
- 浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
- 砲筒式主軸構造。
- 各種主軸轉速選擇：
6,000rpm (ISO50，皮帶式/齒輪式)
8,000rpm(ISO40/ISO50，皮帶式)
10,000rpm(ISO40，皮帶式)
12,000rpm(ISO40，皮帶式)。 - 主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。
沖屑裝置
沖屑噴嘴位在後面護罩，可避免加工中心切屑之阻塞。
聯軸器
AC伺服馬達經由聯軸器直接驅動滾珠螺桿。精密撓性聯軸器提供高剛性聯結，確保高速進給時之軸向進給精度。
自動潤滑系統
潤滑系統可自動計量油量，並且精準供油至潤道，滾珠螺桿與滑道。
控制系統
集中式控制面板採用觸控式螢幕，操作方便。人性化設計的控制面板外型美觀。多種控制器可供選擇；三菱、海德漢、發那科、西門子。
護罩
全密閉式護罩符合環保要求及CE標準，同時提供操作者更舒適的工作環境。
| 機型 | QV117 | QV137 | QV147 | |||
|---|---|---|---|---|---|---|
| 工作台 | ||||||
| 工作台尺寸 (mm) | 1300 x 700 | 1500 x 700 | 1600 x 700 | |||
| 行程範圍 (X x Y x Z mm) | 1140 / 710 / 610 | 1300 / 710 / 610 | 1400 / 710 / 610 | |||
| 工作台最大載重量 (kgs) | 1000 | 1200 | 1500 | |||
| 主軸鼻端至台面距離 (mm) | 110 ~ 720 | 110 ~ 720 | 110 ~ 720 | |||
| T型槽尺寸 (寬 x 距離 x 槽數 mm) | 18 x 125 x 5 | 18 x 125 x 5 | 18 x 125 x 5 | |||
| 主軸 | ||||||
| 刀柄及拉頭 | ISO40 | ISO50 | ||||
| 主軸內徑 (mm) | Ø70 | Ø100 | ||||
| 主軸中心到立柱 (mm) | 760 | 760 | ||||
| 主軸轉速 (rpm) 皮帶式 | 40 - 8000(10000/12000) | 40 - 6000 (8000) | ||||
| 主軸轉速 (rpm) 齒輪式 | L40 ~ 1750, H1751 ~ 8000 | L40 ~ 1500, H1501 ~ 6000 | ||||
| 主軸轉速 (rpm) 直結式 | 10000 / 12000 / 15000 | 10000 | ||||
| 拉刀力 (kgf) | 950 | 2000 | ||||
| 主軸馬達 (連續/30 分 Kw) | 7.5 / 11 | 11 / 15 | ||||
| 進給速率 | ||||||
| 快速進給率 (X/Y/Z軸，米/分) | 20 / 20 / 16 | 20 / 20 / 16 | 20 / 20 / 16 | |||
| 切削速率 (X/Y/Z軸，mm/分) | 10000 | 10000 | 10000 | |||
| 軸向伺服馬達 | ||||||
| 三菱 (Kw) | HG354 (3.5) | HG453 (4.5) | HG453 (4.5) | |||
| 發那科 (Kw) | β22/3000is 3.0 (α12i/3000i 3.0) | |||||
| 西門子 (Kw) | 1FK7083 (4.17) | 1FK7083 (4.17) | 1FK7083 (4.17) | |||
| 發格 (Kw) | FKM64.30A | FKM64.30A | FKM64.30A | |||
| 海德漢 (Kw) | QSY155D (5.68) | QSY155D (5.68) | QSY155D (5.68) | |||
| 自動換刀系統 | ISO40 | ISO50 | ||||
| 刀庫型式 | 圓盤式 | 圓盤式 / 鏈條式 | ||||
| 凸輪型式 | 刀臂式 | 刀臂式 | ||||
| 選刀方式 (雙向) | 亂數 | 亂數 | ||||
| 刀具數量 (支) | 24 | 24 / 32 | ||||
| 刀具最大直徑 (mm) | Ø90 | Ø105 / Ø127 | ||||
| 刀具最大長度 (mm)，重量 | 250, 8 | 350, 15 | ||||
| 其他規格 | ||||||
| 氣壓需求 (Kg/cm2) | 6 | 6 | 6 | |||
| 電壓 | 220V, 3Ph, 50 / 60Hz | 220V, 3Ph, 50 / 60Hz | 220V, 3Ph, 50 / 60Hz | |||
| 動力需求 (KVA) | 30 | 30 | 30 | |||
| 水箱容量 (L) | 350 | 350 | 350 | |||
| 機器重量 (Kgs) | 9000 | 10000 | 11000 | |||
| 機器高度 (mm) | 3000 | 3000 | 3000 | |||

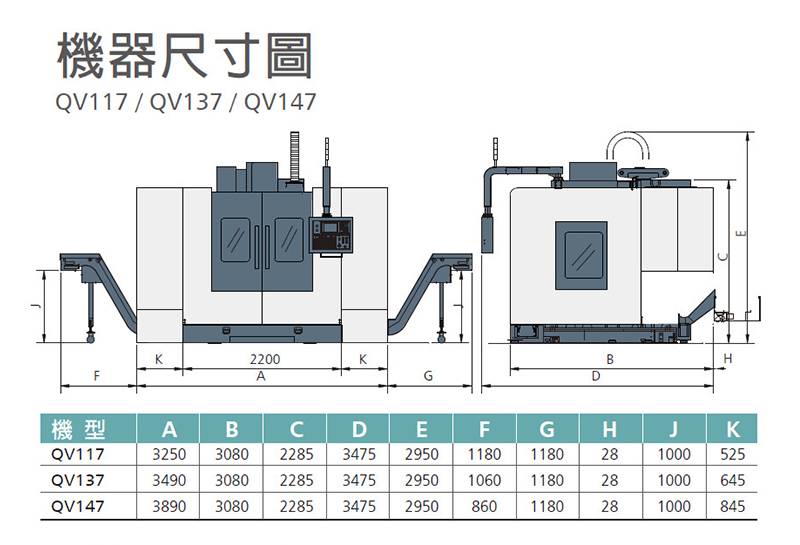

| 佔地面積 (長 x 寬 mm) | 3250 × 3235 | 3490 × 3235 | 3890 × 3235 | |||
由於本公司不斷的研究改良，本型錄所示機械規格特性，本公司有變更之權利，恕不另行通知。
標準配備
- 主軸吹氣
- 工作吹氣 (主軸鼻端)
- 沖屑裝置
- 三軸伸縮護罩
- 全密閉式護罩
- 自動潤滑系統
- 工作燈
- 操作狀態指示燈
- 冷卻系統
- 風槍及水槍
- MPG 手輪
- 熱交換器
- RS-232 介面
- 剛性攻牙
- 主軸油溫冷卻器
- 工具箱及工具
- 水平調整螺絲及墊塊
- 操作手冊及程式手冊
控制系統
- 三菱 M80 / M830
- 發那科 0i-MF / 31i-MB
- 海德漢 TNC620 / TNC640
- 西門子 828D / 840D
- 發格 8055i Plus / 8060FL / 8060
精密檢驗、品質保證
每一台嵩富機器出廠前，都歷經完善的動、靜態精度檢驗與測試。
嵩富機器精度符合VDI 3441, ISO 230, JIS B6388, ASMEB5等標準。
雷射檢驗
循圓測試
震動檢驗
動平衡裝置
噪音測試
幾何精度檢驗
刀臂式刀庫
24把刀刀臂式刀庫採用馬達驅動，配合凸輪致動。具雙向、任意式選刀特性，換刀快速。
主軸中心出水
主軸中心出水可直接冷卻切削刀具，可快速將加工所產生的熱量快速排除，可依客戶要求加裝過濾水箱(選購)。
鏈條式刀庫
鏈條式刀庫採用凸輪機構驅動，定位快速精準。換刀快速，動作穩定。
鏈條式刀庫具雙向任意式選刀特性(選購)
20 BAR 高壓冷卻泵浦
容量600公升的冷卻水箱20μm 過濾器，使主軸中心出水系統展現最佳的冷卻及沖屑效率(選購)。
斗笠式刀庫
斗笠式刀庫之儲刀量為20把刀，刀庫結構簡化、安全性高，維護保養簡易，且故障率極低。
齒輪箱
主軸傳動齒輪箱具有高扭力輸出特性，最適合重切削應用(選購)。
排屑裝置
前置式切屑輸送機，提供高效率的切屑處理(選購)。
