LV 系列
LV159/LV179/LV209
LV's Designed for Extra Value and Built for Optimum Performance
硬軌系列
如果您的加工作業所追求的是高效率與高精度，嵩富線軌系列立式加工中心機就是符合您期待的機種。本機之三軸配置精密線軌，可降低行程移動摩擦力，確保高定位精度與重複精度。當然提升產能與創造利潤將是您所最關心的，即嵩富LV線軌系列加工中心機，可以幫助您達成您的期許。
特點
- 三軸行程1500 (1700, 2000) X 900 x 850 mm
- 快速進給率 24/24/16 米/分
- 主軸馬達 20/25HP
- 主軸錐度 ISO40 / ISO50
- X,Y 軸線軌
- Z Axis Box Way (Linear Way is Option)
- 底座四線軌
- 特點
- 規格表
- 標準配備
- 精密檢驗、品質保證
- 選購配件
可選擇無刀庫的數控銑床
高剛性機械結構體，展現卓越剛性與穩定性！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸採用高精密 P 級滾柱線軌與寬大滑塊，X/Z軸並配置六個滑塊，Y軸八個滑塊以確保主軸加工時之穩定。
三軸採用C3級精密滾珠螺桿，螺桿直徑50mm。
配重塊採用導桿輔助移動，確保主軸上下移動時之穩定性與直線精度。
中國專利號碼 : 416211
配重平衡機構
特殊設計的配重平衡機構，採用導桿輔助移動以確保上下移動之直線精度。主軸上下移動時無前後或左右擺動問題。這種獨特設計保證工件表面精度最符合模具之要求。
台灣專利號碼 : 177230
高剛性主軸
加工品質的具體保證
- 主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
- 浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
- 砲筒式主軸構造。
- 各種主軸轉速選擇：
6,000rpm (ISO50，皮帶式/齒輪式)
8,000rpm(ISO40/ISO50，皮帶式)
10,000rpm(ISO40，皮帶式)
12,000rpm(ISO40，皮帶式)。 - 主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。
沖屑裝置
沖屑噴嘴位在後面護罩，可避免加工中心切屑之阻塞。
聯軸器
AC伺服馬達經由聯軸器直接驅動滾珠螺桿。精密撓性聯軸器提供高剛性聯結，確保高速進給時之軸向進給精度。
自動潤滑系統
潤滑系統可自動計量油量，並且精準供油至潤道，滾珠螺桿與滑道。
控制系統
集中式控制面板採用觸控式螢幕，操作方便。人性化設計的控制面板外型美觀。多種控制器可供選擇；三菱、海德漢、發那科、西門子。
護罩
全密閉式護罩符合環保要求及CE標準，同時提供操作者更舒適的工作環境。
| 機型 | LV159 | LV179 | LV209 | |||
|---|---|---|---|---|---|---|
| 工作台 | ||||||
| 工作台尺寸 (mm) | 1700 x 850 | 1900 x 850 | 2200 x 850 | |||
| 行程 (X/Y/Z mm) | 1500 / 900 / 850 | 1700 / 900 / x 850 | 2000 / 900 / x 850 | |||
| 工作台最大載重 (kgs) | 2000 | 2500 | 3000 | |||
| 主軸鼻端至台面距離 (mm) | 100 ~ 950 | 100 ~ 950 | 100 ~ 950 | |||
| T型槽(寬x距離x槽數 mm) | 18 x 150 x 5 | 18 x 150 x 5 | 18 x 150 x 5 | |||
| 主軸 | ||||||
| 主軸錐度 | ISO40 | ISO50 | ||||
| 主軸內徑 (mm) | Ø70 | Ø100 | ||||
| 主軸中心到立柱 (mm) | 950 | 950 | ||||
| 主軸轉速 (rpm) 皮帶式 | 40 ~ 8000(10000/12000) | 40 ~ 6000(8000) | ||||
| 主軸轉速 (rpm) 齒輪式 | L40~2000,H2001~8000 | L40~1500,H1501~6000 | ||||
| 主軸轉速 (rpm) 直結式 | 10000 / 12000 / 15000 | 10000 | ||||
| 拉刀力 (kgf) | 950 | 2000 | ||||
| 主軸馬達 (連續/30 分 Kw) | 11 / 15 | 15 / 18.5 | ||||
| 進給速率 | ||||||
| 快速進給率(X/Y/Z 米/分) | 24 / 24 / 16 | 24 / 24 / 16 | 18 / 18 / 16 | |||
| 切削進給率(X/Y/Z 米/分) | 10000 | 10000 | 10000 | |||
| 軸向伺服馬達 | ||||||
| 三菱 (Kw) | HF703 (7.0) | HF703 (7.0) | HF703 (7.0) | |||
| 發那科 (Kw) | α22/3000i (4.0) | α30/4000i (7.0) | α30/4000i (7.0) | |||
| 西門子 (Kw) | 1FK7105 (8.2) | 1FK7105 (8.2) | 1FK7105 (8.2) | |||
| 發格 (Kw) | FXM 75.20A (7.0) | FXM 75.20A (7.0) | FXM 75.20A (7.0) | |||
| 海德漢 (Kw) | QSY190C (7.2) | QSY190C (7.2) | QSY190C (9.6) | |||
| 自動換刀系統 | ||||||
| 刀庫型式 | 圓盤式 | 圓盤式 / 鏈條式 | ||||
| 凸輪型式 | 刀臂式 | 刀臂式 | ||||
| 選刀方式 (雙向) | 亂數 | 亂數 | ||||
| 儲刀量(支) | 24 | 24 / 32 | ||||
| 刀具最大直徑 (mm) | Ø90 | Ø105 / Ø127 / Ø127 | ||||
| 刀具最大長度、重量 | 250mm, 8kgs | 350mm, 15kgs | ||||
| 其他規格 | ||||||
| 氣壓需求 (Kg/cm2) | 6 | 6 | 6 | |||
| 電壓 | 220V, 3Ph,50/60Hz | 220V, 3Ph,50/60Hz | 220V, 3Ph,50/60Hz | |||
| 動力需求 (KVA) | 40 | 40 | 40 | |||
| 水箱容量 (L) | 700 | 700 | 700 | |||
| 機器重量 (Kgs) | 14000 | 15000 | 16000 | |||
| 機器高度 (mm) | 3200 | 3200 | 3200 | |||

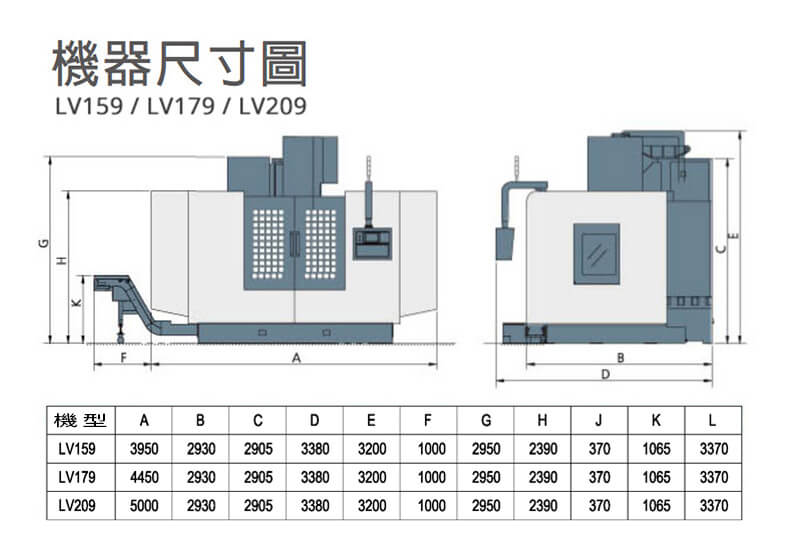

| 佔地面積(長x寬 mm) | 4050 x 2900 | 4450 x 2900 | 5000 x 2900 | |||
由於本公司不斷的研究改良，本型錄所示機械規格特性，本公司有變更之權利，恕不另行通知。
標準配備
- 主軸吹氣
- 工作吹氣 (主軸鼻端)
- 沖屑裝置
- 三軸伸縮護罩
- 全密閉式護罩
- 自動潤滑系統
- 工作燈
- 操作狀態指示燈
- 冷卻系統
- 風槍及水槍
- MPG 手輪
- 熱交換器
- RS-232 介面
- 剛性攻牙
- 主軸油溫冷卻器
- 工具箱及工具
- 水平調整螺絲及墊塊
- 操作手冊及程式手冊
Control System
- 三菱 M80 / M830
- 發那科 0i-MF / 31i-MB
- 海德漢 TNC620 / TNC640
- 西門子 828D / 840D
- 發格 8055i Plus / 8060FL / 8060
精密檢驗、品質保證
每一台嵩富機器出廠前，都歷經完善的動、靜態精度檢驗與測試。
嵩富機器精度符合VDI 3441, ISO 230, JIS B6388, ASMEB5等標準。
雷射檢驗
循圓測試
震動檢驗
動平衡裝置
噪音測試
幾何精度檢驗
刀臂式刀庫
24把刀刀臂式刀庫採用馬達驅動，配合凸輪致動。具雙向、任意式選刀特性，換刀快速。
主軸中心出水
主軸中心出水可直接冷卻切削刀具，可快速將加工所產生的熱量快速排除，可依客戶要求加裝過濾水箱(選購)。
20 BAR 高壓冷卻泵浦
容量600公升的冷卻水箱20μm 過濾器，使主軸中心出水系統展現最佳的冷卻及沖屑效率(選購)。
排屑裝置
前置式切屑輸送機，提供高效率的切屑處理(選購)。
