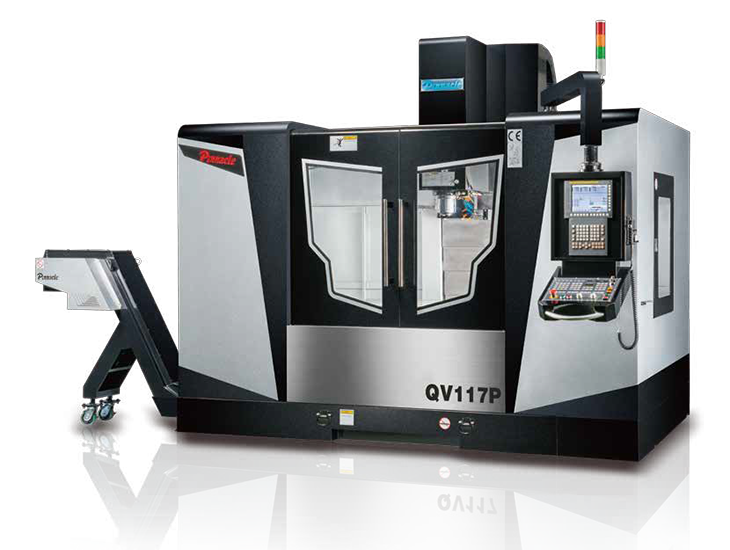

QV 系列
QV117P/QV137P/QV147P/QV159P/QV179P/QV209P
立式数控铣床
兼具重切削与多功能
- 可选择BT40或BT50主轴

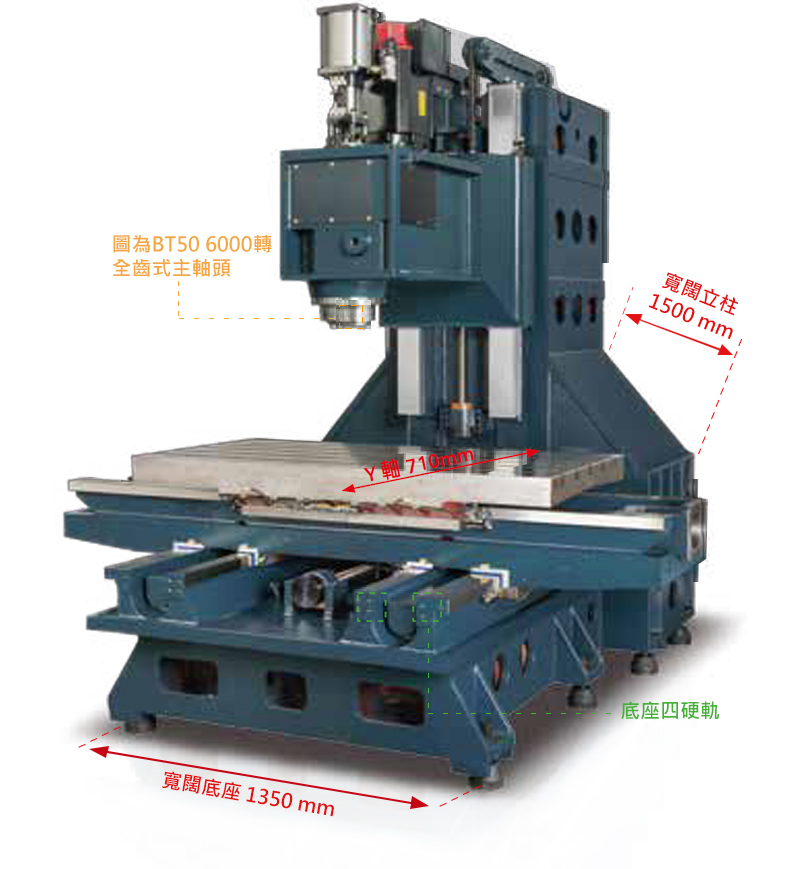

- 底座为4硬轨设计，耐重切削
- 硬轨经硬化处理，精密铲花，并贴附耐磨片
- 主轴转速范围:8000~15000 rpm (BT40)。6000 rpm (BT50)
- X / Y轴行程范围从1140 x 710至2000 x 900 mm
- 各种形式主轴供选择:皮带式、直结式、齿轮式
| 机型 |
QV117P |
QV137P |
QV147P |
| 工作台 |
|
|
|
| 工作台尺寸 (mm) |
1300 x 700 |
1500 x 700 |
1600 x 700 |
| 行程 (X , Y , Z轴)(mm) |
1140 / 710 / 610 |
1300 / 710 / 610 |
1400 / 710 / 610 |
| 工作台最大载重量 (Kg) |
1000 |
1200 |
1500 |
| 主轴鼻端至台面距离 (mm) |
110 ~ 720 |
110 ~ 720 |
110 ~ 720 |
| T型槽 (宽 × 距离 × 槽数 mm) |
18 x 125 x 5 |
18 x 125 x 5 |
18 x 125 x 5 |
| 主轴 |
|
|
|
| 主轴锥度 |
BT-40 |
BT-50 |
| 主轴内径 (mm) |
Ø70 |
Ø100 |
| 主轴中心至立柱 (mm) |
760 |
760 |
| 主轴转速 (rpm) 皮带式 |
40-8000 (10000/12000) |
40~6000 (8000) |
| 主轴转速 (rpm) 齿轮式 |
L40~1500, H1501~8000 |
L40~1500, H1501~6000 |
| 主轴转速 (rpm) 直结式 |
10000 (12000/1500) |
10000 |
| 拉刀力 (Kgf) |
950 |
2000 |
| 主轴马达 (连续/30分)(Kw) |
7.5 / 11 |
11 / 15 |
| 进给率 |
|
|
|
| 快速进给率 (X / Y / Z 米/分) |
20/20/16 |
20/20/16 |
20/20/16 |
| 切屑进给率 (X / Y / Z 米/分) |
10000 |
10000 |
10000 |
| 轴向伺服马达 |
|
|
|
| 三菱 (Kw) |
HF353 (3.5) |
HF353 (3.5) |
HF353 (3.5) |
| 发那科 (Kw) |
ß22/3000i (3.0) |
ß22/3000i (3.0) |
ß22/3000i (3.0) |
| 西门子 (Kw) |
1FK7083 (4.17) |
1FK7083 (4.17) |
1FK7083 (4.17) |
| 发格 (Kw) |
FKM 64.30A |
FKM 64.30A |
FKM 64.30A |
| 海德汉 (Kw) |
QSY155D (5.68) |
QSY155D (5.68) |
QSY155D (5.68) |
| 其他规格 |
|
|
|
| 气压需求 (Kg/cm2) |
6 |
6 |
6 |
| 电压 |
220V, 3Ph, 50 / 60Hz |
220V, 3Ph, 50 / 60Hz |
220V, 3Ph, 50 / 60Hz |
| 动力需求 (KVA) |
30 |
30 |
30 |
| 水箱容量 (公升) |
350 |
350 |
350 |
| 机器容量 (Kgs) |
9000 |
10000 |
11000 |
| 机器高度 (mm) |
3000 |
3000 |
3000 |
| 占地面积 (长 × 宽)(mm) |
3250 x 3235 |
3490 x 3235 |
3890 x 3235 |
| 机型 |
QV159P |
QV179P |
QV209P |
| 工作台 |
|
|
|
| 工作台尺寸 (mm) |
1700 x 850 |
2000 x 850 |
2200 x 850 |
| 行程 (X , Y , Z轴)(mm) |
1500 / 900 / 850 |
1700 / 900 / 850 |
2000 / 900 / 850 |
| 工作台最大载重量 (Kg) |
2000 |
2500 |
3000 |
| 主轴鼻端至台面距离 (mm) |
150 ~ 1000 |
150 ~ 1000 |
150 ~ 1000 |
| T型槽 (宽 × 距离 × 槽数 mm) |
18 x 150 x 5 |
18 x 150 x 5 |
18 x 150 x 5 |
| 主轴 |
|
|
|
| 主轴锥度 |
BT-40 |
BT-50 |
| 主轴内径 (mm) |
Ø70 |
Ø100 |
| 主轴中心至立柱 (mm) |
950 |
950 |
| 主轴转速 (rpm) 皮带式 |
40-8000 (10000/12000) |
40~6000 (8000) |
| 主轴转速 (rpm) 齿轮式 |
L40~1500, H1501~8000 |
L40~1500, H1501~6000 |
| 主轴转速 (rpm) 直结式 |
10000 (12000/1500) |
10000 |
| 拉刀力 (Kgf) |
950 |
2000 |
| 主轴马达 (连续/30分)(Kw) |
11 / 15 |
15 / 18.5 |
15 / 18.5 |
| 进给率 |
|
|
|
| 快速进给率 (X / Y / Z 米/分) |
16/16/12 |
16/16/12 |
16/16/12 |
| 切屑进给率 (X / Y / Z 米/分) |
8000 |
8000 |
8000 |
| 轴向伺服马达 |
|
|
|
| 三菱 (Kw) |
HG453 (4.5) |
HF703 (7.0) |
HF703 (7.0) |
| 发那科 (Kw) |
*22/3000i (4.0) |
*30/3000i (7.0) |
*30/3000i (7.0) |
| 西门子 (Kw) |
IFK7101 (7.03) |
IFK7101 (7.03) |
IFK7101 (7.03) |
| 发格 (Kw) |
FKM 64.30A |
FKM 64.30A |
FKM 64.30A |
| 海德汉 (Kw) |
QSY155F (56.03) |
QSY190D (9.6) |
QSY190D (9.6) |
| 其他规格 |
|
|
|
| 气压需求 (Kg/cm2) |
6 |
6 |
6 |
| 电压 |
220V, 3Ph, 50 / 60Hz |
220V, 3Ph, 50 / 60Hz |
220V, 3Ph, 50 / 60Hz |
| 动力需求 (KVA) |
40 |
40 |
40 |
| 水箱容量 (公升) |
700 |
700 |
700 |
| 机器容量 (KGs) |
14000 |
15000 |
16000 |
| 机器高度 (mm) |
3200 |
3200 |
3200 |
| 占地面积 (长 × 宽)(mm) |
3950 x 2900 |
4450 x 2900 |
5000 x 2900 |
由于本公司不断的研究改良，本型录所示机械规格特性，本公司有变更之权利，恕不另行通知。
注:无刀库功能，机器出厂后不可加装。
标准配备
- 主轴吹气
- 工件吹气(主轴鼻端)
- 冲屑装置
- 三轴伸缩护罩
- 全密闭式护罩
- 自动润滑系统
- 工作灯
- 操作状态指示灯
- 冷却系统
- 风枪及水枪
- MPG手轮
- 热交换器
- RS-232界面
- 刚性攻牙
- 主轴油温冷却系统
- 工具箱及工具
- 水平调整螺丝及垫块
- 操作手册及程序手册
控制系统
- 三菱：M80 / M830
- 发那科：0i-MF / 31i-MB
- 海德汉：TNC620 / TNC640
- 西门子：828D / 840D
- 发格：8055 / 8060
