LV 系列

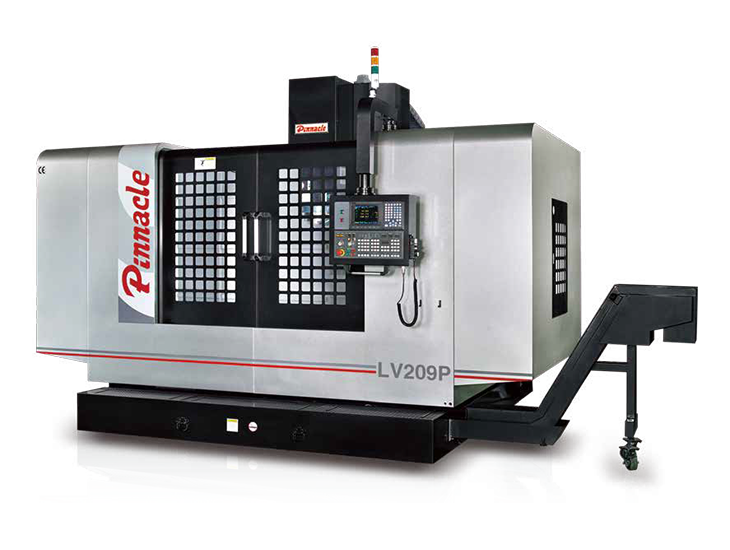

LV85P/LV105P/LV116P/LV126P/LV117P/LV137P/LV147P/LV159P/LV179P/LV209P
立式数控铣床
快速、顺畅 双效合一
- 可选择BT40或BT50主轴

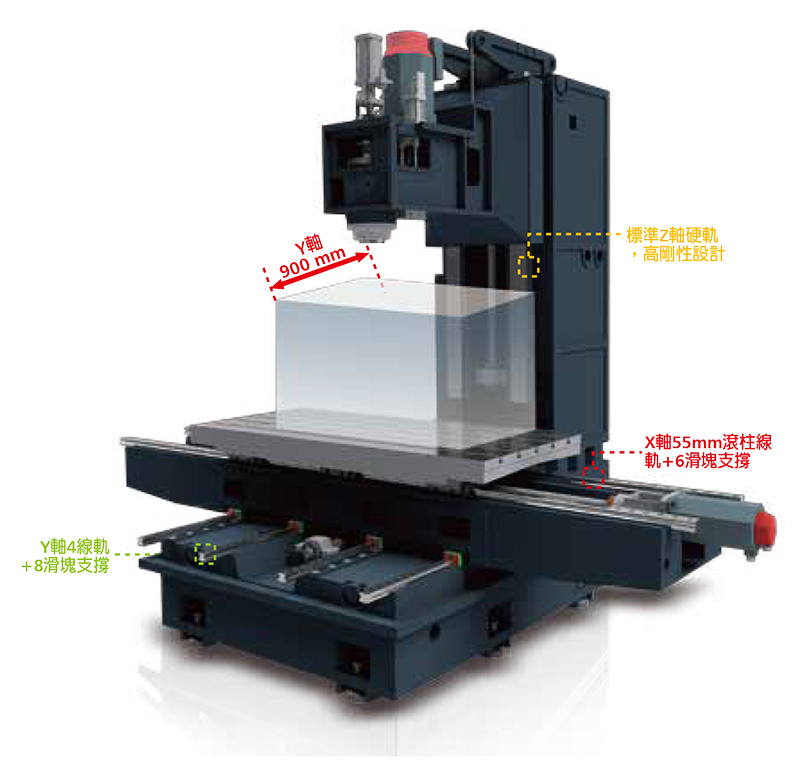

- 高速滚柱型线轨
- 优化结构设计
- 主轴转速范围:8000~15000 rpm (BT40) 6000 rpm (BT50)
- X / Y轴行程范围从850 x 560至2000 x 900 mm
- 各种形式主轴供选择:皮带式、直结式、齿轮式
- LV85可加装自动交换工作台(选配)
| 机型 |
LV85P |
LV105P |
LV116P |
LV126P |
| 工作台 |
|
|
|
|
| 工作台尺寸 (mm) |
1000 x 510 |
1200 x 510 |
1300 x 610 |
1400 x 610 |
| 行程 (X , Y , Z轴)(mm) |
850 x 560 x 560 |
1020 x 560 x 560 |
1140 x 610 x 61 |
1270 x 610 x 610 |
| 工作台最大载重量 (Kgs) |
600 |
600 |
850 |
850 |
| 主轴鼻端至台面距离 (mm) |
100~660 |
100~660 |
110~720 |
110~720 |
| T型槽(宽 × 距离 × 槽数 mm) |
18 x 100 x 5 |
18 x 100 x 5 |
18 x 125 x 5 |
18 x 125 x 5 |
| 主轴 |
|
|
|
|
| 主轴锥度 (mm) |
BT40 |
BT40 |
BT40 |
BT50 |
| 主轴内径 (mm) |
Ø60 |
Ø60 |
Ø70 |
Ø80 (Ø100) |
| 主轴中心至立柱 (mm) |
620 |
620 |
675 |
675 |
| 主轴转速 (rpm) 皮带式 |
8000 (10000/12000) |
8000 (10000/12000) |
8000 (10000/12000) |
60~8000 |
| 主轴转速 (rpm) 齿轮式 |
- |
- |
L40~2000, H2001~8000 |
L40~1500, H1501~6000 |
| 主轴转速 (rpm) 直结式 |
10000 (12000/15000) |
10000 (12000/15000) |
10000 (12000/15000) |
- |
| 拉刀力(Kgf) |
700 |
700 |
950 |
2000 |
| 主轴马达 (连续/30分)(Kw) |
5.5 / 7.5 (7.5 / 11) |
5.5 / 7.5 (7.5 / 11) |
7.5 / 11 |
11 / 15 |
| 进给率 |
|
|
|
|
| 快速进给率 (X / Y / Z 米/分) |
36 / 36 / 24 |
36 / 36 / 24 |
30 / 30 / 24 |
30 / 30 / 24 |
| 切屑进给率 (X / Y / Z 米/分) |
10000 |
10000 |
10000 |
10000 |
| 轴向伺服马达 |
|
|
|
|
| 三菱X/Y/Z轴 (Kw) |
HF354 (3.5) |
HF354 (3.5) |
HF354 (3.5) |
HF354 (3.5) |
| 发那科 (Kw) |
ß22/3,000 i (3.0) |
ß22/3,000 i (3.0) |
ß22/3,000 i (3.0) |
ß22/3,000 i (3.0) |
| 西门子 (Kw) |
1FK7 063 (2.9) |
1FK7 063 (2.9) |
1FK7 063 (2.9) |
1FK7 063 (2.9) |
| 发格 (Kw) |
FKM 64.30A |
FKM 64.30A |
FKM 64.30A |
FKM 64.30A |
| 海德汉 (Kw) |
QSY155B (2.47) |
QSY155B (2.47) |
QSY155B (2.47) |
QSY155B (2.47) |
| 其他规格 |
|
|
|
|
| 气压需求 (Kg/cm2) |
6 |
6 |
6 |
6 |
| 电压 |
220 |
220 |
220 |
220 |
| 动力需求 (KVA) |
20 |
20 |
25 |
30 |
| 水箱容量 (公升) |
200 |
200 |
300 |
300 |
| 机器容量 (Kgs) |
5500 |
5700 |
6500 |
6800 |
| 机器高度 (mm) |
2750 |
2750 |
3080 |
3080 |
| 占地面积 (长 × 宽)(mm) |
2600 x 2280 |
2820 x 2280 |
3100 x 2390 |
3400 x 2390 |
| 装箱尺寸 (L x W x H mm) |
2900 x 2300 x 2540 |
2900 x 2300 x 2540 |
3450 x 2300 x 2530 |
3450 x 2300 x 2530 |
| 机型 |
LV117P |
LV137P |
LV147P |
| 工作台 |
|
|
|
| 工作台尺寸 (mm) |
1300 x 700 |
1500 x 700 |
1600 x 700 |
| 行程 (X , Y , Z轴)(mm) |
1140 x 710 x 610 |
1300 x 710 x 610 |
1400 x 710 x 610 |
| 工作台最大载重量 (Kgs) |
1000 |
1200 |
1500 |
| 主轴鼻端至台面距离 (mm) |
110~720 |
110~720 |
110~720 |
| T型槽 (宽 × 距离 × 槽数 mm) |
18 x 125 x 5 |
18 x 125 x 5 |
18 x 125 x 5 |
| 主轴 |
|
|
| 主轴锥度 (mm) |
BT40 |
BT50 |
| 主轴内径 (mm) |
Ø70 |
Ø100 |
| 主轴中心至立柱 (mm) |
760 |
760 |
| 主轴转速 (rpm) 皮带式 |
8000 (10000/12000) |
40~6000 (8000) |
| 主轴转速 (rpm) 齿轮式 |
L40~2000, H2001~8000 |
L40~1500, H1501~6000 |
| 主轴转速 (rpm) 直结式 |
10000 (12000/15000) |
10000 |
| 拉刀力(Kgf) |
950 |
2000 |
| 主轴马达 (连续/30分)(Kw) |
7.5 / 11 |
11 / 15 |
| 进给率 |
|
|
|
| 快速进给率 (X / Y / Z 米/分) |
24(30) / 24(30) / 24 |
| 切屑进给率 (X / Y / Z 米/分) |
10000 |
| 轴向伺服马达 |
|
|
|
| 三菱X/Y/Z轴 (Kw) |
HF354 (3.5) |
HF453 (4.5) |
HF453 (4.5) |
| 发那科 (Kw) |
ß22/3,000 i (3.0) |
| 西门子 (Kw) |
1FK7 083 (4.0) |
| 发格 (Kw) |
FKM 64.3 (5.2) |
| 海德汉 (Kw) |
QSY155D (5.68) |
| 其他规格 |
|
|
|
| 气压需求 (Kg/cm2) |
6 |
| 电压 |
220 |
| 动力需求 (KVA) |
25 |
30 |
| 水箱容量 (公升) |
300 |
| 机器容量 (Kgs) |
9000 |
11000 |
12000 |
| 机器高度 (mm) |
3000 |
3000 |
3000 |
| 占地面积 (长 × 宽)(mm) |
3250 x 3235 |
3490 x 3235 |
3890 x 3235 |
| 装箱尺寸 (L x W x H mm) |
2250 x 3130 x 2550 |
2250 x 3130 x 2550 |
2250 x 3130 x 2550 |
| 机型 |
LV159P |
LV179P |
LV209P |
| 工作台 |
|
|
|
| 工作台尺寸 (mm) |
1700 x 850 |
2000 x 850 |
2200 x 850 |
| 行程 (X , Y , Z轴)(mm) |
1500 x 900 x 850 |
1700 x 900 x 850 |
2000 x 900 x 850 |
| 工作台最大载重量 (Kgs) |
2000 |
2500 |
3000 |
| 主轴鼻端至台面距离 (mm) |
100 ~ 950 |
100 ~ 950 |
100 ~ 950 |
| T型槽 (宽 × 距离 × 槽数 mm) |
18 x 150 x 5 |
18 x 150 x 5 |
18 x 150 x 5 |
| 主轴 |
|
|
|
| 主轴锥度 (mm) |
BT40 |
BT50 |
| 主轴内径 (mm) |
Ø70 |
Ø100 |
| 主轴中心至立柱 (mm) |
760 |
760 |
| 主轴转速 (rpm) 皮带式 |
8000 (10000/12000) |
40~6000 (8000) |
| 主轴转速 (rpm) 齿轮式 |
L40~2000, H2001~800 |
L40~1500, H1501~6000 |
| 主轴转速 (rpm) 直结式 |
10000 (12000/15000) |
10000 |
| 拉刀力 (Kgf) |
950 |
2000 |
| 主轴马达 (连续/30分)(Kw) |
11 / 15 |
15 / 18.5 |
15 / 18.5 |
| 进给率 |
|
|
|
| 快速进给率 (X / Y / Z 米/分) |
24 / 24 / 12 |
24 / 24 / 12 |
20 / 20 / 16 |
| 切屑进给率 (X / Y / Z 米/分) |
10000 |
10000 |
10000 |
| 轴向伺服马达 |
|
|
|
| 三菱X/Y/Z轴 (Kw) |
HF703 (7.0) |
HF703 (7.0) |
HF703 (7.0) |
| 发那科 (Kw) |
α22/3000i (4.0) |
α30/4000i (7.0) |
α30/4000i (7.0) |
| 西门子 (Kw) |
1FK7101 (4.9) |
1FK7105 (8.2) |
1FK7105 (8.2) |
| 发格 (Kw) |
FXM 75.20A (7.0) |
FXM 75.20A (7.0) |
FXM 75.20A (7.0) |
| 海德汉 (Kw) |
QSY190C (7.2) |
QSY190C (7.2) |
QSY190D (9.6) |
| 其他规格 |
|
|
|
| 气压需求 (Kg/cm2) |
6 |
| 电压 |
220V,3Ph,50/60Hz |
| 动力需求 (KVA) |
40 |
| 水箱容量 (公升) |
700 |
| 机器容量 (Kgs) |
14000 |
15000 |
16000 |
| 机器高度 (mm) |
3200 |
3200 |
3200 |
| 占地面积 (长 × 宽)(mm) |
4050 x 2980 |
4450 x 2980 |
5000 x 2980 |
| 装箱尺寸 (L x W x H mm) |
4350 x 3260 x 3550 |
4850 x 3260 x 3550 |
5300 x 3260 x 3550 |
由于本公司不断的研究改良，本型录所示机械规格特性，本公司有变更之权利，恕不另行通知。
注:无刀库功能，机器出厂后不可加装。
标准配备
- 主轴吹气
- 工件吹气(主轴鼻端)
- 冲屑装置
- 三轴伸缩护罩
- 全密闭式护罩
- 自动润滑系统
- 工作灯
- 操作状态指示灯
- 冷却系统
- 风枪及水枪
- MPG手轮
- 热交换器
- RS-232界面
- 刚性攻牙
- 主轴油温冷却系统
- 工具箱及工具
- 水平调整螺丝及垫块
- 操作手册及程序手册
控制系统
- 三菱：M80 / M830
- 发那科：0i-MF / 31i-MB
- 海德汉：TNC620 / TNC640
- 西门子：828D / 840D
- 发格：8055 / 8060
